EH9500 Series

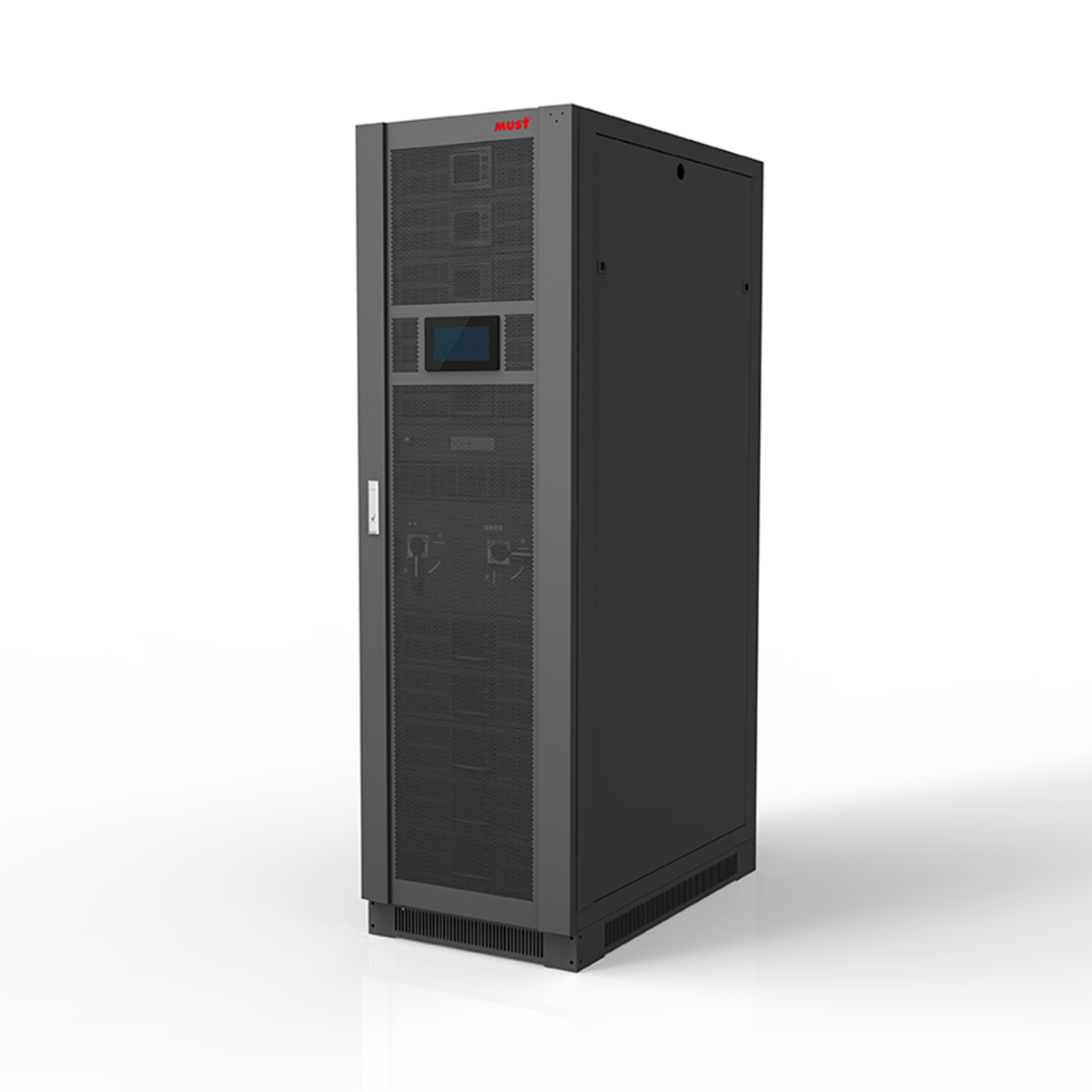

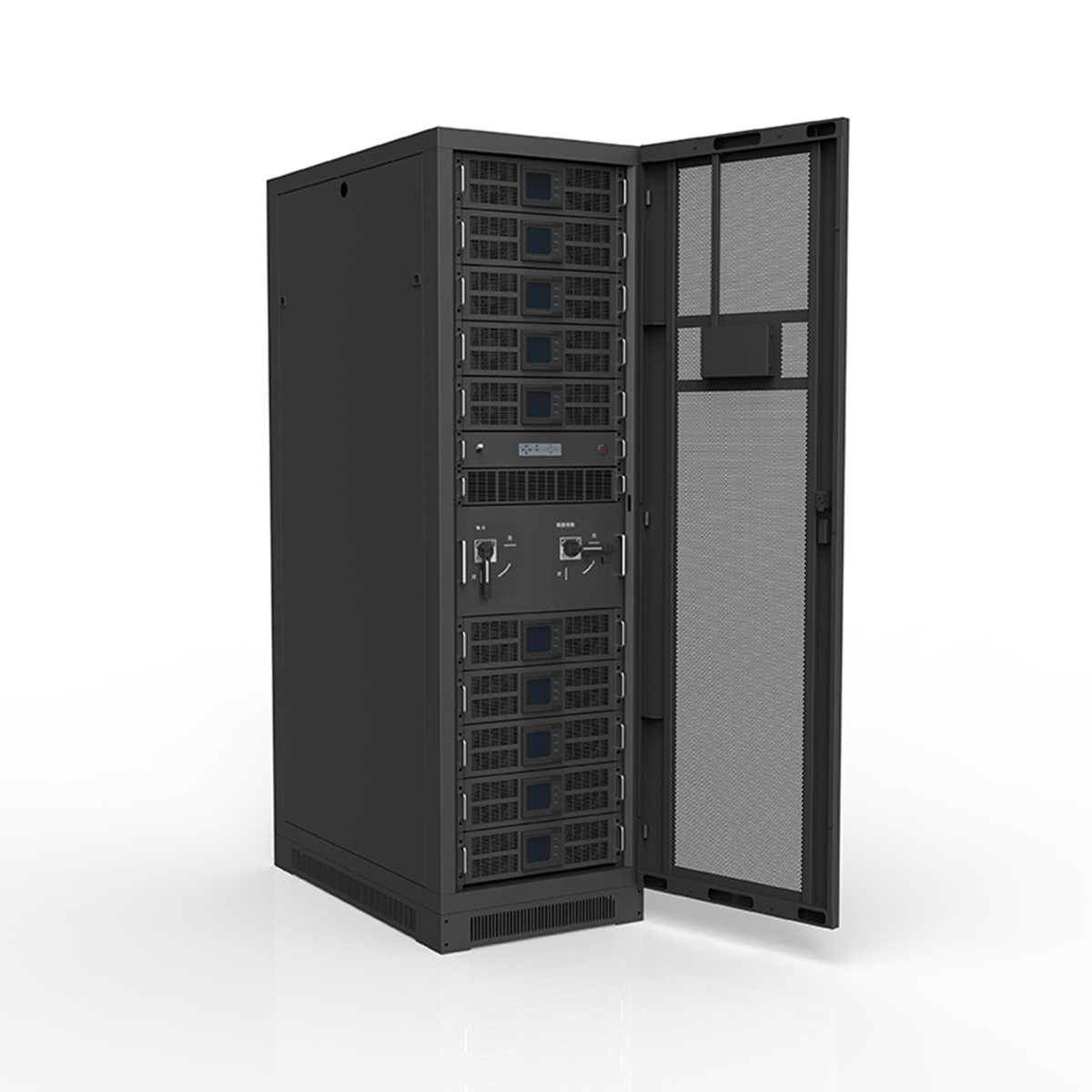

EH9500 Series là bộ lưu điện UPS tần số cao MUST giúp duy trì nguồn điện ổn định cho thiết bị và hệ thống quan trọng.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | ||||
|---|---|---|---|---|
| EH9500-60KVA/20 | EH9500-100KVA/20 | EH9500-200KVA/20 | ||
| MODEL | EH9500-90KVA/30 | EH9500-150KVA/30 | EH9500-300KVA/30 | |
| EH9500-120KVA/40 | EH9500-200KVA/40 | EH9500-400KVA/40 | ||
| CÔNG SUẤT | ||||
| Mô-đun | RU-20(20KW)/RU-30(30KW)/RU-40(32KW) | |||
| Số mô-đun tối đa | 3 | 5 | 10 | |
| ĐẦU VÀO | ||||
| Pha đầu vào | 3 Phases 4 wires + neutral | |||
| Điện áp danh định | 380/400V/415Vac | |||
| Dải điện áp | 208~478Vac | |||
| Dải tần số | 40~70Hz | |||
| Hệ số công suất | ≥0.99 | |||
| Dải bypass | 380vac up: 25% (+10%, +15%/, +20% can be set); 400vac | up: 20% ( +10%, +15% can be set); | ||
| 415vac up: 15% ( +10%); Down to 45% ( -20%/-30% available) Bypass frequency protection range: ±10% | ||||
| Méo hài đầu vào | ≤ 3% (100% non-linear load) | |||
| ĐẦU RA | ||||
| Pha đầu ra | 3 Phases 4 wires + neutral | |||
| Điện áp danh định | 380/400V/415Vac | |||
| Ổn áp | ±1% | |||
| Chế độ bỏ qua | Same with utility; When utility frequency is higher than maximum ±10% | |||
| Tần số | ( ±1%, ±2%, ±4%, ±5% can be set, output frequency 50Hz×(±0.2%)Hz | |||
| Chế độ pin | (50/60±0.2%)Hz | |||
| Khả năng quá tải | 3:1 | |||
| Thời gian chuyển | Inverter mode to Bypass mode: 0ms (track) Line mode to Battery mode: 0ms | |||
| Quá tải | Load ≤ 110%, 60min, ≤ 125%, lasting 10min, ≤ 150% lasting 1min, | |||
| ≥ 150% | transfer to bypass mode immediately | |||
| Méo hài đầu ra | ≤ 2%(100% non-linear load ) | |||
| THÔNG SỐ KHÁC | ||||
| Hiệu suất | 95% | |||
| Giao tiếp | RS232, RS485, 2 Intelligent Slot (Intelligent card slot, dry contact) | |||
| Tiêu chuẩn | CE, EN/IEC 62040-2, EN/IEC 62040-1-1, YD/T1095-2008 | |||
| PIN | ||||
| Loại pin | Lead Acid Battery | |||
| Điện áp pin | ±192V(default); ±192V/204V/216V/228V/240V (adjustable) | |||
| Số pin nội bộ | 32pcs, 34pcs, 36pcs, 38pcs, 40pcs selectable | |||
| Dòng sạc | Tủ UPS | 30A Max. | 50A Max. | 100A Max. |
| Mô-đun nguồn | 10A Max. | |||
| THÔNG SỐ KHÁC | ||||
| EH9500-60KVA/20 | EH9500-100KVA/20 | EH9500-200KVA/20 | ||
| MODEL | EH9500-90KVA/30 | EH9500-150KVA/30 | EH9500-300KVA/30 | |
| EH9500-120KVA/40 | EH9500-200KVA/40 | EH9500-400KVA/40 | ||
| MÔI TRƯỜNG | ||||
| Nhiệt độ hoạt động | 0°C~40°C | |||
| Độ ẩm hoạt động | 0~95% non condensing | |||
| Nhiệt độ hoạt động | -25°C~55°C | |||
| Độ cao hoạt động | < 1500m | |||
| VẬT LÝ | ||||
| Kích thước | Tủ | 840*1400*600 | 840*1400*600 | 1100*2000*600 |
| mô-đun | Mô-đun | 443*131*580 | ||
| Kích thước | Tủ | 960*1590*720 | 960*1590*720 | 1220*2200*720 |
| đóng gói | Mô-đun | 710*231*575 | ||
| Trọng lượng tịnh | Tủ | 157 | 175 | 355 |
| Mô-đun | 33 | |||
| Trọng lượng tổng | Tủ | 199 | 215 | 412 |
| Mô-đun | 37 | |||
| Bảo hành | 1 năm | |||
