EH9335 Series

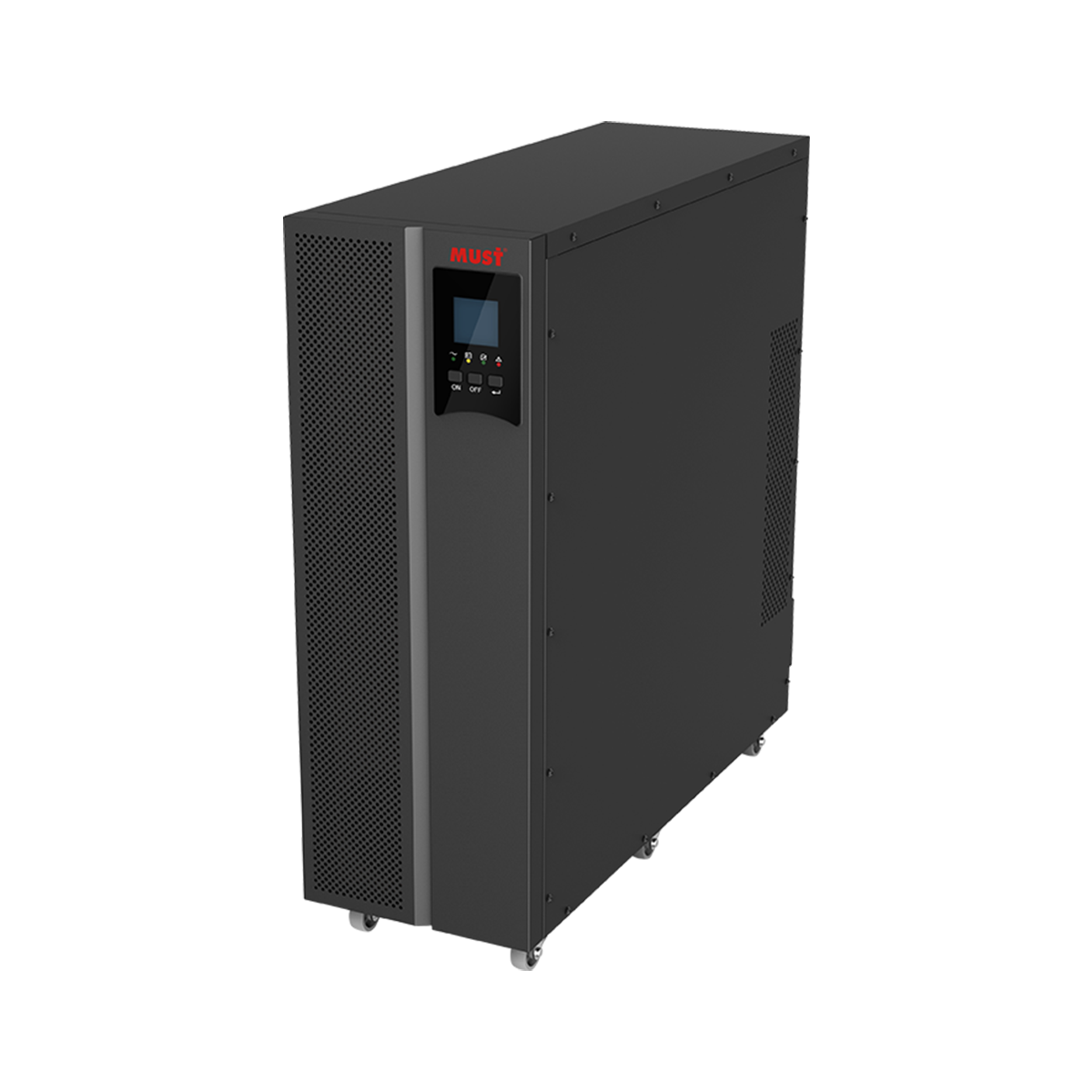

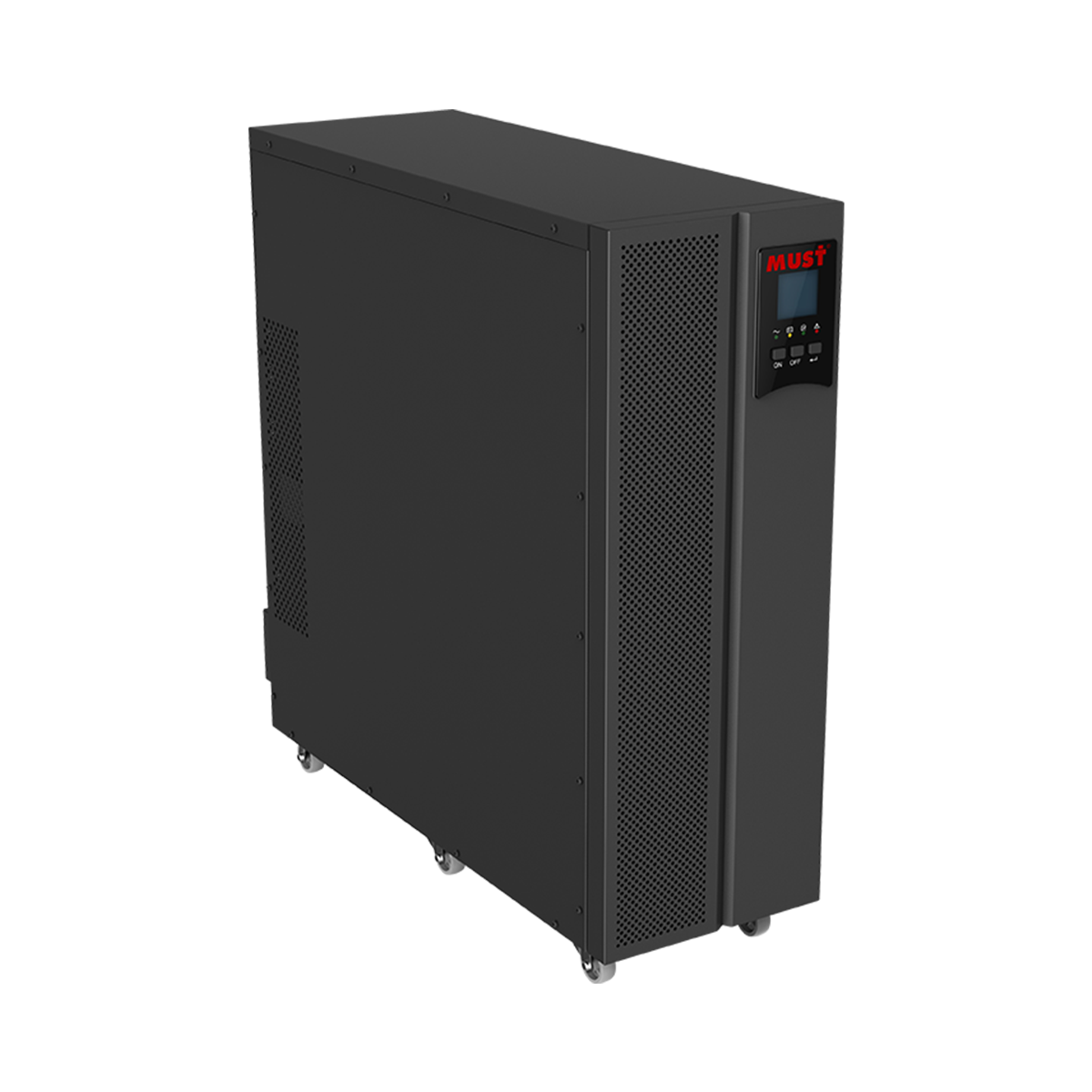

EH9335 Series là bộ lưu điện UPS tần số cao MUST giúp duy trì nguồn điện ổn định cho thiết bị và hệ thống quan trọng.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MODEL | EH9335-10KS | EH9335-20KS | EH9335-30KS | EH9335-40KS | EH9335-60KS | EH9335-80KS | EH9335-10K | EH9335-20K | EH9335-30K | EH9335-40K |
| DUNG TÍCH | ||||||||||
| Công suất định mức | 10KVA/9KW | 20KVA/18KW | 30KVA/27KW | 40KVA/32KW | 60KVA/54KW | 80KVA/64KW | 10KVA/9KW | 20KVA/18KW | 30KVA/27KW | 40KVA/32KW |
| ĐẦU VÀO | ||||||||||
| Chuẩn đầu vào | Three-phase four-line + ground | |||||||||
| Điện áp danh định | AC 380V/400V/415V | |||||||||
| Dải điện áp | AC 208V~478V | |||||||||
| Dải tần số | 45-55Hz at50Hz / 54-66Hz at60Hz (Auto) | |||||||||
| Hệ số công suất | ≥0.99 | |||||||||
| Méo hài đầu vào | ≤3% (100% Nonlinear load) | |||||||||
| Bypass protection voltage upper limit: 220V: +25% (Optional +10%, +15%, +25%) | ||||||||||
| 230V: +20% (Optional+ 10%, +15%) | ||||||||||
| Dải bypass | 240V: +15% (Optional+10%) | |||||||||
| Bypass protection voltage lower limit: -45% (Optional -20%-30%) | ||||||||||
| Bypass frequency protection range: ±10% | ||||||||||
| ĐẦU RA | ||||||||||
| Chuẩn đầu ra | Three-phase four-line + ground | |||||||||
| Điện áp đầu ra | AC 380V / 400V / 415V | |||||||||
| Hệ số công suất | 0.9 (0.8 for 40kW/80kW models) | |||||||||
| Độ chính xác | ±1% | |||||||||
| Tần số | Online mode: Follow the utility frequency; Battery Mode: 50/60Hz±0.2% | |||||||||
| Méo hài đầu ra | ≤ 2% Linear Load ≤ 5% Nonlinear Load | |||||||||
| PIN | ||||||||||
| Loại pin | Lead Acid Battery | |||||||||
| Điện áp pin | ±192V(default); ±192V/204V/216V/228V/240V (adjustable) | ±240V | ±240V | |||||||
| Thông số pin | Default 16pcs (External) 16/ 17/18/19 /20pcs adjustable | 12V 7Ah | 12V 9Ah | |||||||
| Số lượng pin | 40 | 40 | ||||||||
| Dòng sạc | 10A max | 20A max | 5A max | |||||||
| BẢO VỆ | ||||||||||
| Bảo vệ quá tải | Load 110%, 60min; | ≤ 125%, 10min; | ≤ 150%, 1min; ≥ 150% Transfer to bypass immediately | |||||||
| Bảo vệ nhiệt độ cao | Normal mode: switch to bypass mode; battery mode: shut down output immediately | |||||||||
| Tắt khẩn cấp | Shut down output immediately | |||||||||
| Bypass bảo trì | Standard maintenance bypass switch | |||||||||
| BYPASS BẢO TRÌ | ||||||||||
| MODEL | EH9335-10KS | EH9335-20KS | EH9335-30KS | EH9335-40KS | EH9335-60KS | EH9335-80KS | EH9335-10K | EH9335-20K | EH9335-30K | EH9335-40K |
| Switching time | Utility mode to bypass mode: 0ms; utility mode to battery mode: 0ms | |||||||||
| Thời gian chuyển | ≥efficiency 94.5% | |||||||||
| Giao tiếp | RS232,RS485,SNMP Card (optional), electric relay card (optional) | |||||||||
| Chế độ ECO | Support | |||||||||
| Tự kiểm tra | Support | |||||||||
| Chạy song song | Support up to 4 units in parallel | |||||||||
| Tiêu chuẩn điều hành | YD/T1095-2018 | |||||||||
| MÔI TRƯỜNG HOẠT ĐỘNG | ||||||||||
| Nhiệt độ | 0~40°C | |||||||||
| Nhiệt độ lưu trữ | -25~55°C(batteries: 0~40°C) | |||||||||
| Độ ẩm môi trường hoạt động | 0%~95% (Non-condensing) | |||||||||
| Độ cao | < 1500m, when above 1500m, when above 1500m, derate according to GB/T 3859.2 | |||||||||
| ĐẶC ĐIỂM VẬT LÝ | ||||||||||
| Kích thước máy | 250*734*690 | 335*978*775 | ||||||||
| Kích thước đóng gói | 370*905*820 | 440*1140*880 | ||||||||
| Trọng lượng | 49 | 50 | 51 | 51 | 89 | 90 | 151 | 153 | 164 | 164 |
| Trọng lượng tổng | 49 | 60 | 61 | 61 | 107 | 108 | 165 | 166 | 180 | 180 |
| Bảo hành | 1 năm | |||||||||
