All-in-one ESS

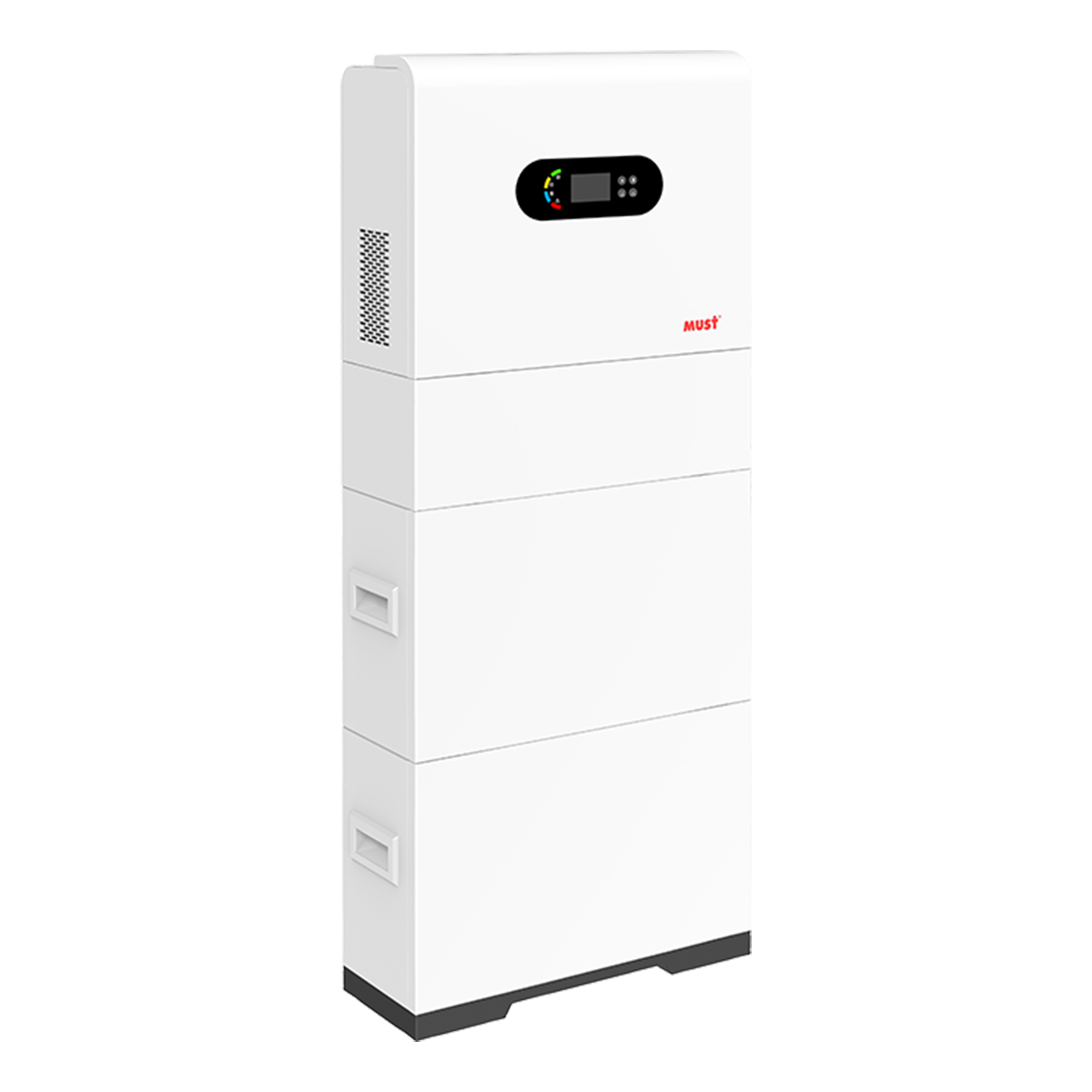

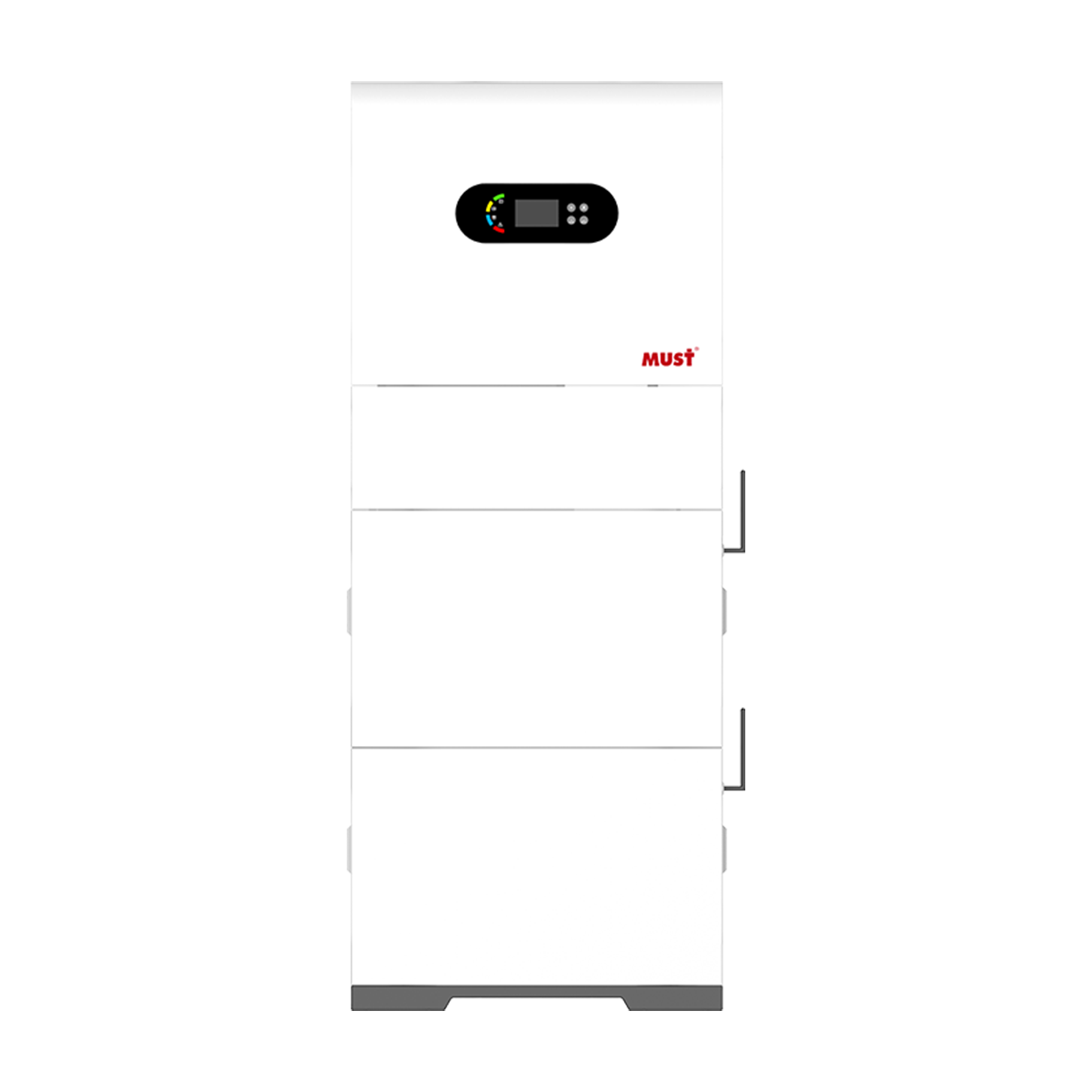

HBP1100 PRO Series
3.6~6kW stackable all-in-one ESS with 5.12~15.36kWh battery, PV 500V, IP66 and programmable time periods.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | HBP11-3648 | HBP11-4048 | HBP11-4648 | HBP11-5048 | HBP11-6048 | |||||
| PRO | PRO | PRO | PRO | PRO | ||||||
| Công suất định mức | 3600W | 4000W | 4600W | 5000W | 6000W | |||||
| Điện áp hệ pin | 48V | |||||||||
| ĐẦU VÀO PV (DC) | ||||||||||
| Công suất PV đề xuất tối đa | 4000W | 5000W | 5500W | 6000W | 7000W | |||||
| Điện áp vận hành DC | 360V | |||||||||
| Điện áp DC tối đa | 500V | |||||||||
| Dải điện áp MPPT | 120V~500V | |||||||||
| Dòng vào tối đa | 15A / 15A | |||||||||
| Số MPPT | 2 | |||||||||
| Số chuỗi mỗi MPPT | 1 | |||||||||
| ĐẦU RA NGHỊCH LƯU (AC) | ||||||||||
| Công suất AC danh định | 3600W | 4000W | 4600W | 5000W | 6000W | |||||
| Điện áp đầu ra | 220/230/240V;180-280V | |||||||||
| Tần số lưới | 50/60Hz; 45~55/55-65Hz | |||||||||
| Dòng ra danh định | 15.6A | 17.5A | 20A | 21.7A | 26A | |||||
| Dòng ra tối đa | 16A | 18.1A | 20.8A | 22.7A | 27.2A | |||||
| Dòng khởi động | 57.5A/5.2us | |||||||||
| Độ méo sóng | <3% | |||||||||
| Hệ số công suất | 1 | |||||||||
| Hệ số công suất dịch pha | 0.8leading~0.8lagging | |||||||||
| Loại lưới | Single phase | |||||||||
| ĐẦU RA CHẾ ĐỘ PIN | ||||||||||
| Công suất | 3600W | 4000W | 4600W | 5000W | 6000W | |||||
| Điện áp | 230±1% | |||||||||
| Tần số | 50/60Hz (optional)±0.2% | |||||||||
| Dòng định mức | 15.6A | 17.5A | 20A | 21.7A | 26A | |||||
| Công suất đỉnh | 5400W,10s | 6000W,10s | 6900W,10s | 7500W,10s | 9000W,10s | |||||
| PIN & SẠC | ||||||||||
| Lưu ý: Các thông số bên dưới dựa trên một mô-đun pin lithium LiFePO4. | ||||||||||
| Thông số pin | 51.2VDC 100Ah | |||||||||
| Số module pin | 1 | 2 | 1 | 2 | 2 | 3 | 2 | 3 | 2 | 3 |
| Dung lượng | 5120Wh | 10240Wh | 5120Wh | 10240Wh | 10240Wh | 15360Wh | 10240Wh | 15360Wh | 10240Wh | 15360Wh |
| Bảo vệ | ||||||||||
| Công suất sạc tối đa | 3600W | 4000W | 4600W | 5000W | 6000W | |||||
| Dòng sạc tối đa | 75A | 85A | 95A | 100A | 125A | |||||
| HIỆU SUẤT | ||||||||||
| Hiệu suất tối đa | 97.1% | |||||||||
| Hiệu suất Euro | 96.5% | |||||||||
| Hiệu suất MPPT | 99.8% | |||||||||
| THÔNG SỐ KHÁC | ||||||||||
| Model | HBP11-3648 | HBP11-4048 | HBP11-4648 | HBP11-5048 | HBP11-6048 | |||||
| PRO | PRO | PRO | PRO | PRO | ||||||
| BẢO VỆ | ||||||||||
| Định mức công tắc DC cho mỗi MPPT; Giám sát lưới điện; Bảo vệ quá dòng đầu ra; Bảo vệ quá áp đầu ra - varistor; | ||||||||||
| Giám sát lỗi nối đất; Dòng rò nhạy cảm với mọi cực tích hợp; Bảo vệ quá dòng pin / Bảo vệ quá nhiệt pin | ||||||||||
| THÔNG SỐ CƠ KHÍ | ||||||||||
| Kích thước | 594*1154*220(5120Wh); 594*1559*220 (10240Wh); 594*1964*220 (15360Wh) | |||||||||
| Kích thước đóng | Biến tần | 900*335*714 | ||||||||
| gói | Pin | 666*280*483 (Single Battery) | ||||||||
| Trọng lượng tịnh | Biến tần | 42 | ||||||||
| Pin(51.2V100Ah) | 52 | |||||||||
| Trọng lượng tổng | Biến tần | 55 | ||||||||
| Pin(51.2V100Ah) | 57 | |||||||||
| Bảo hành | Inverter: 5 năm ; Lithium battery: 5 năm | |||||||||
| KHÁC | ||||||||||
| Nhiệt độ làm việc | -15°C to 40°C | |||||||||
| Cấp bảo vệ | IP66 | |||||||||
| Độ ồn | 60dB MAX | |||||||||
| Màn hình | LED+LCD | |||||||||
| CHỨNG NHẬN & TIÊU CHUẨN | ||||||||||
| CE-EMC | ||||||||||
