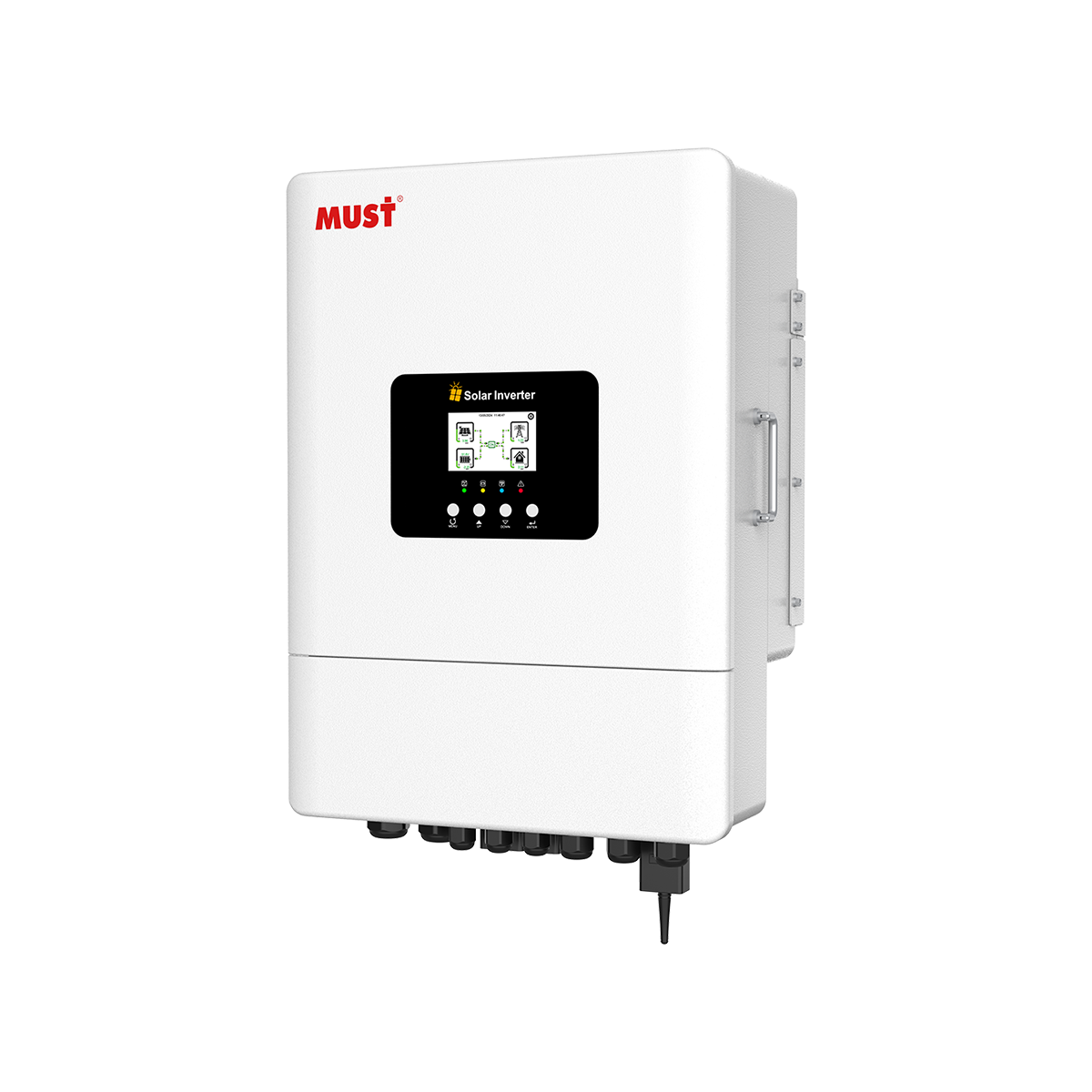

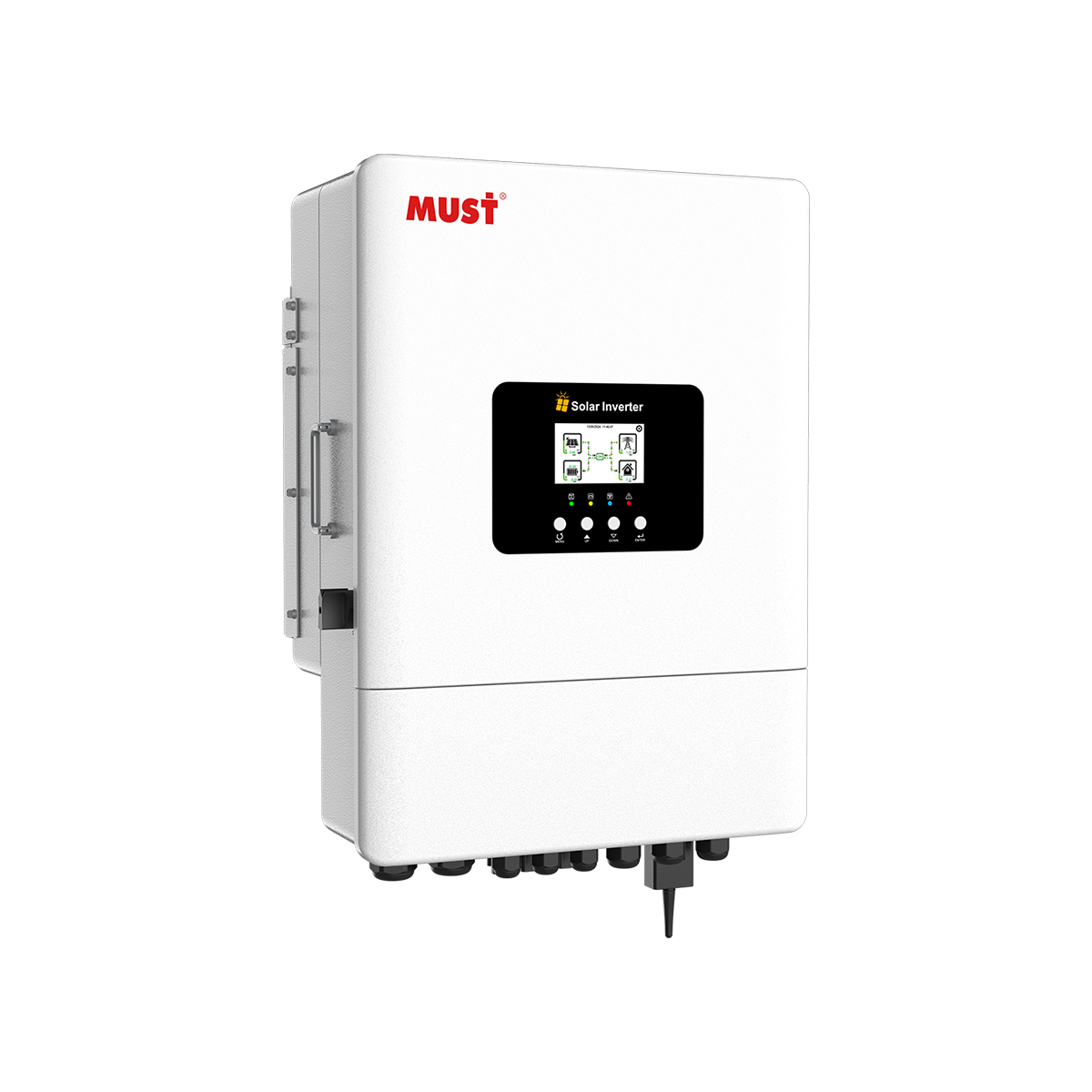

Hybrid Solar Inverter
PH1100 EU Series - Three Phase 18-25kW
18~25kW three-phase 380VAC IP66 hybrid inverter with WiFi and PV input up to 50kW.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | |||
|---|---|---|---|
| MODEL | PH11-18KL3-EU | PH11-20KL3-EU | PH11-25KL3-EU |
| Công suất định mức | 18000W | 20000W | 25000W |
| DỮ LIỆU ĐẦU VÀO PIN | |||
| Loại pin | Lead-acid battery / Lithium battery | ||
| Điện áp pin | 48V | ||
| Đường cong sạc | 4-stage adaptive with maintenance/Equalization | ||
| Công suất sạc/xả tối đa | 18000W | 20000W | 25000W |
| Dòng sạc/xả tối đa | 330A | 350A | 400A |
| DỮ LIỆU ĐẦU VÀO PV | |||
| Công suất DC đầu vào tối đa | 36000W | 40000W | 50000W |
| Điện áp DC tối đa | 800V | ||
| Điện áp tối thiểu để hòa lưới | 160V | ||
| Dải điện áp DC tải đầy | 500V~650V | 555V~650V | 625V~650V |
| Dải điện áp MPPT | 200~650V | ||
| Dòng vào tối đa | 36A+36A | 36A+36A | 40A+40A |
| Số lượng MPPT | 2 | ||
| Số chuỗi mỗi MPPT | 2 | ||
| DỮ LIỆU ĐẦU VÀO/RA AC | |||
| Công suất AC định mức | 18000W | 20000W | 25000W |
| Công suất AC tối đa | 19800W | 22000W | 27500W |
| Công suất AC tối đa (lưới → tải) | 36000W | 40000W | 50000W |
| Dải điều chỉnh hệ số công suất | 0.8 leading to 0.8 lagging | ||
| Điện áp vào/ra danh định | 220/380,230/400Vac | ||
| Tần số lưới vào/ra | 60Hz±5Hz/50Hz±5Hz | ||
| Loại lưới | Three Phase | ||
| Dòng rò DC | 0.5% | ||
| HIỆU SUẤT | |||
| Hiệu suất tối đa | 97.5% | ||
| Hiệu suất Euro | 96.5% | ||
| Hiệu suất MPPT | 99.5% | ||
| BẢO VỆ | |||
| Anti-islanding Protection, Output Overcurrent Protection, Output Overvoltage Protection, | |||
| Tích hợp | PV Reverse Polarity Protection, PV Reverse Polarity Protection (Optional), Grounding Fault Detection, | ||
| Integrated Residual Current Monitoring Unit (RCMU) | |||
| THÔNG SỐ KHÁC | |||
| MODEL | PH11-18KL3-EU | PH11-20KL3-EU | PH11-25KL3-EU |
| DỮ LIỆU CHUNG | |||
| Dải nhiệt độ hoạt động | -25°C to +60°C, >45°C Derating | ||
| Làm mát | Intelligent Fan Cooling | ||
| Độ ồn | ≤60dB | ||
| Giao tiếp | USB/ WI-FI/ Ethernet (optional) | ||
| Giao tiếp với BMS | RS485/CAN | ||
| Kích thước máy (W*H*D)(mm) | 446*740*261 | (excluding connectors and racks) | |
| Kích thước đóng gói (W*H*D)(mm) | / | ||
| Trọng lượng tịnh (kg) | 50 | ||
| Trọng lượng tổng (kg) | / | ||
| Cấp bảo vệ | IP66 | ||
| Kiểu lắp đặt | Wall-mounted | ||
| Bảo hành | 5 năm | ||
| the Warranty Period Depends the Final Installation Site of Inverter, More Info Please Refer to Warranty Policy | |||
| CHỨNG NHẬN & TIÊU CHUẨN | |||
| NBT32004-2013 | |||
