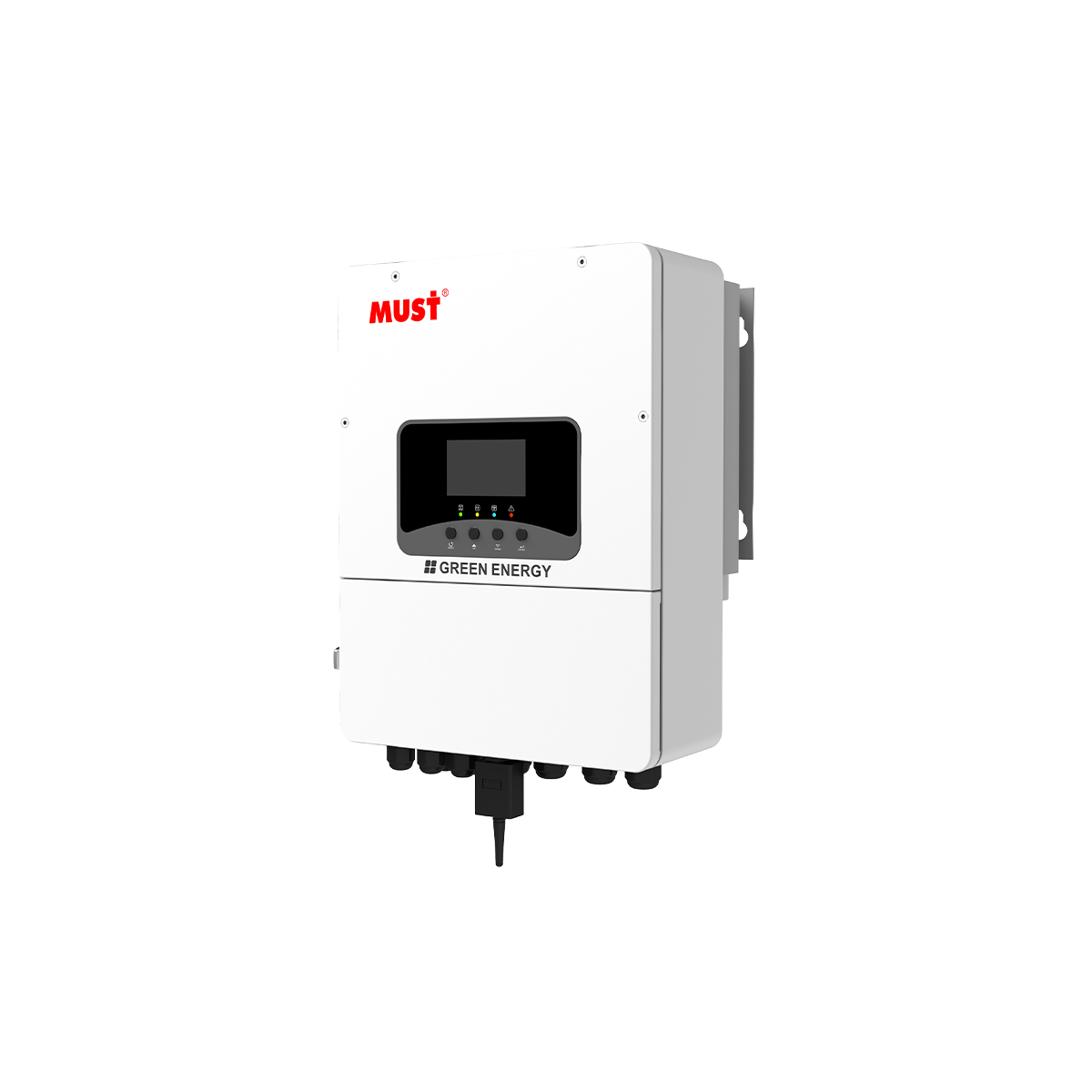

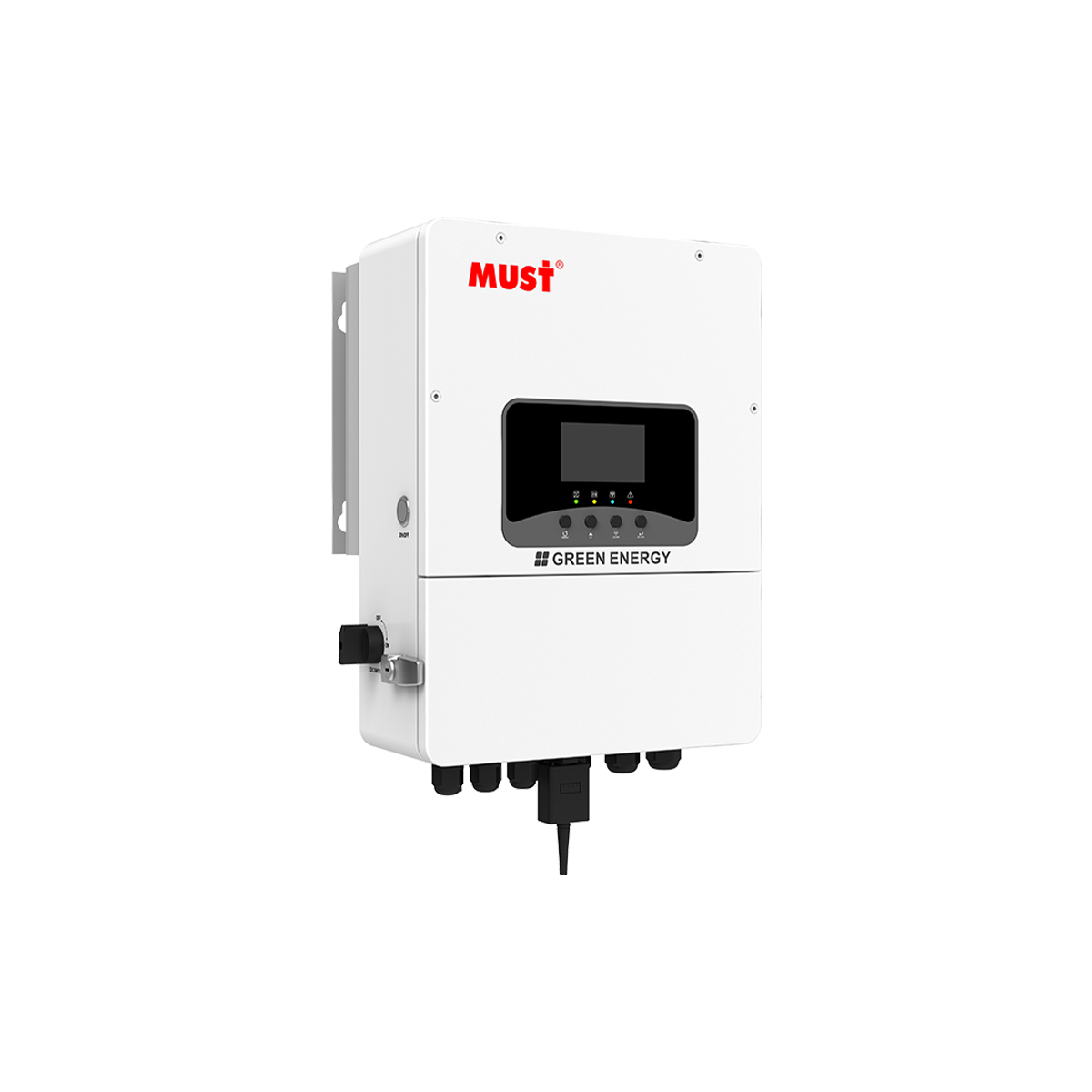

Inverter hybrid lưu trữ năng lượng
PH1100 EU-G2 Series
PH1100 EU-G2 Series là inverter hybrid lưu trữ năng lượng MUST dành cho hệ thống điện mặt trời gia đình và doanh nghiệp tại Việt Nam.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | ||||||||
|---|---|---|---|---|---|---|---|---|
| MODEL | PH11-3.6KL1-EU-G2 | PH11-4KL1-EU-G2 | PH11-5KL1-EU-G2 | PH11-6KL1-EU-G2 | PH11-7KL1-EU-G2 | PH11-7.6KL1-EU-G2 | PH11-8KL1-EU-G2 | PH11-10KL1-EU-G2 |
| DỮ LIỆU ĐẦU VÀO PIN | ||||||||
| Loại pin | Lead-acid battery / Lithium battery | |||||||
| Điện áp pin | 48V | |||||||
| Đường cong sạc | 4-stage adaptive with maintenance/Equalization | |||||||
| Công suất sạc/xả tối đa | 3600W | 4000W | 5000W | 6000W | 7000W | 7600W | 8000W | 10000W |
| Dòng sạc/xả tối đa | 90A | 100A | 120A | 135A | 175A | 190A | 190A | 210A |
| DỮ LIỆU ĐẦU VÀO PV | ||||||||
| Công suất đầu vào DC tối đa | 7200W | 8000W | 10000W | 12000W | 14000W | 15200W | 16000W | 20000W |
| Điện áp DC tối đa | 550V | |||||||
| Điện áp khởi động | 125V | |||||||
| Dải điện áp DC tải đầy | 200-500V | 153-500V | 192-500V | 230-500V | 218-500V | 238-500V | 250-500V | 278-500V |
| Điện áp tối thiểu để hòa lưới | 150V | |||||||
| Dòng vào tối đa | 18A+18A | 26A+26A | 26A+26A | 26A+26A | 32A+32A | 32A+32A | 32A+32A | 36A+36A |
| Số lượng MPPT | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Loại đầu nối đầu vào | H4/MC4 | |||||||
| DỮ LIỆU ĐẦU VÀO/RA AC | ||||||||
| Công suất tác dụng AC danh định | 3600W | 4000W | 5000W | 6000W | 7000W | 7600W | 8000W | 10000W |
| Công suất biểu kiến AC tối đa | 3960VA | 4400VA | 5500VA | 6600VA | 7700VA | 8360VA | 8800VA | 11000VA |
| Điện áp vào/ra danh định/dải | 220/230/240VAC | |||||||
| Tần số lưới vào/ra/dải | 60Hz±5Hz/ 50Hz±5Hz | |||||||
| Công suất đầu ra danh định | 1 | |||||||
| Dải điều chỉnh hệ số công suất | 0.8 leading to 0.8 lagging | |||||||
| Độ méo dòng hài tổng (THDi) | <3% | |||||||
| Loại lưới | Single phase | |||||||
| Dòng rò DC | 0.5% | |||||||
| HIỆU SUẤT | ||||||||
| Hiệu suất tối đa | 97.5% | |||||||
| Hiệu suất Euro | 96.5% | |||||||
| Hiệu suất MPPT | >99% | |||||||
| BẢO VỆ | ||||||||
| Islanding protection, Output overcurrent protection, Output overvoltage protection, DC switch rating | ||||||||
| Tích hợp | for each MPPT, Grid monitoring, Output over current protection, | Gird overvoltage protection-varistor, | ||||||
| Integrated all-pole sensitive leakage current, ISO monitoring, over temperature protection. | ||||||||
| Bảo vệ chống sét lan truyền | AC Type III | |||||||
| Cấp quá áp | AC Type III | |||||||
| THÔNG SỐ KHÁC | ||||||||
| MODEL | PH11-3KL1-EU-G2 | PH11-4KL1-EU-G2 | PH11-5KL1-EU-G2 | PH11-6KL1-EU-G2 | PH11-7KL1-EU-G2 | PH11-7.6KL1-EU-G2 | PH11-8KL1-EU-G2 | PH11-10KL1-EU-G2 |
| DỮ LIỆU PIN | ||||||||
| DỮ LIỆU CHUNG | ||||||||
| Dải nhiệt độ hoạt động (°C) | -25°C~+60°C, >45°C Derating | |||||||
| Phương thức làm mát | Intelligent Fan | |||||||
| Độ ồn (dB) | ≤50dB | |||||||
| Độ cao | 3000m, >3000mDerating | |||||||
| Cấu trúc | Battery-side transformer isolation, PV-side non-transformer isolation | |||||||
| Giao tiếp | USB/ WiFi/ Enternet(optional) | |||||||
| Màn hình | 4.3-inch touch screen | |||||||
| Cấp bảo vệ | IP66 | |||||||
| THÔNG SỐ CƠ KHÍ | ||||||||
| Kích thước máy (W*H*D)(mm) | 372*564*241 | |||||||
| Kích thước đóng gói (W*H*D)(mm) | 479*652*363 | |||||||
| Trọng lượng tịnh (kg) | 22 | |||||||
| Trọng lượng tổng (kg) | 25 | |||||||
| Bảo hành | 5 năm | |||||||
| CHỨNG NHẬN & TIÊU CHUẨN | ||||||||
| NBT32004-2013/EN50549 | ||||||||
