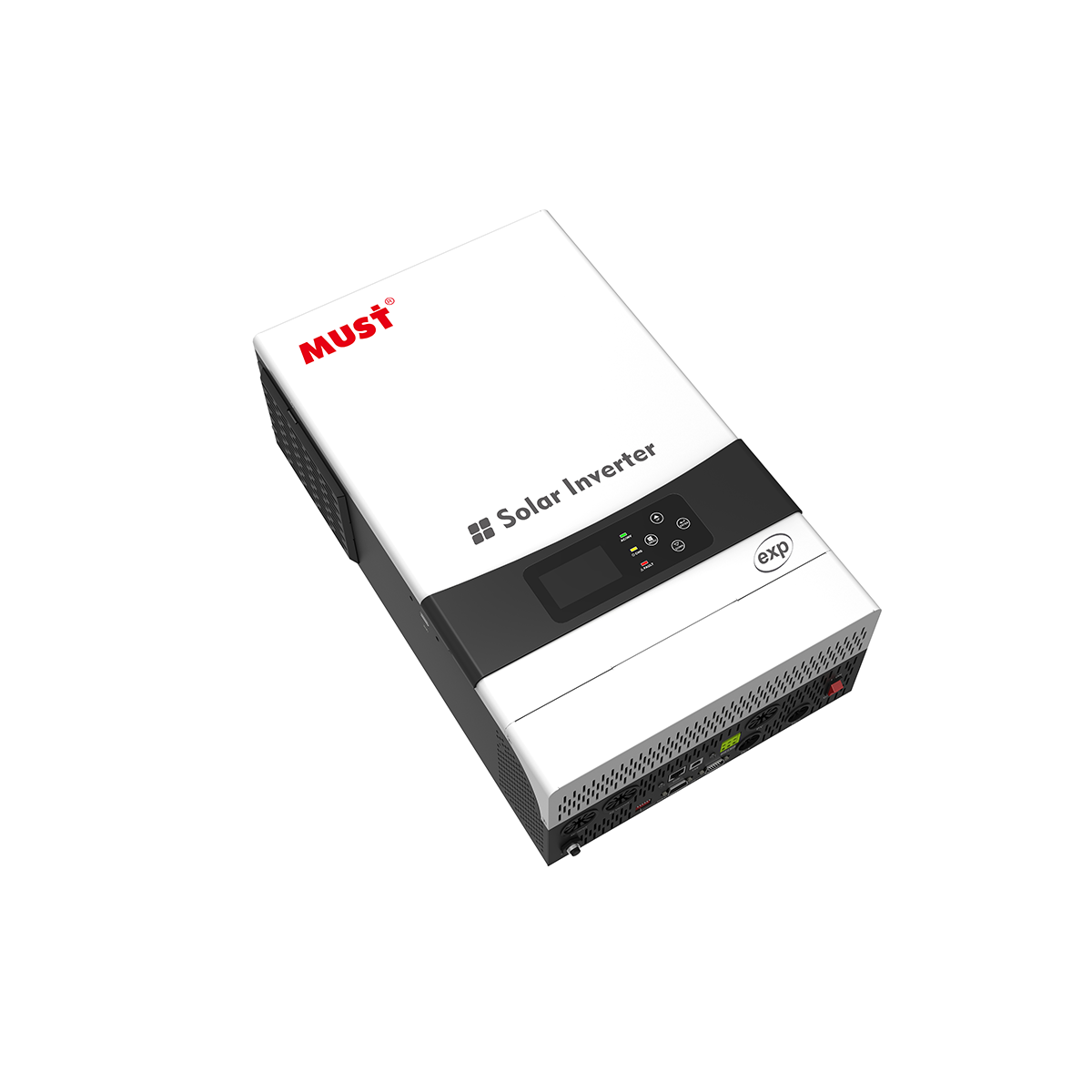

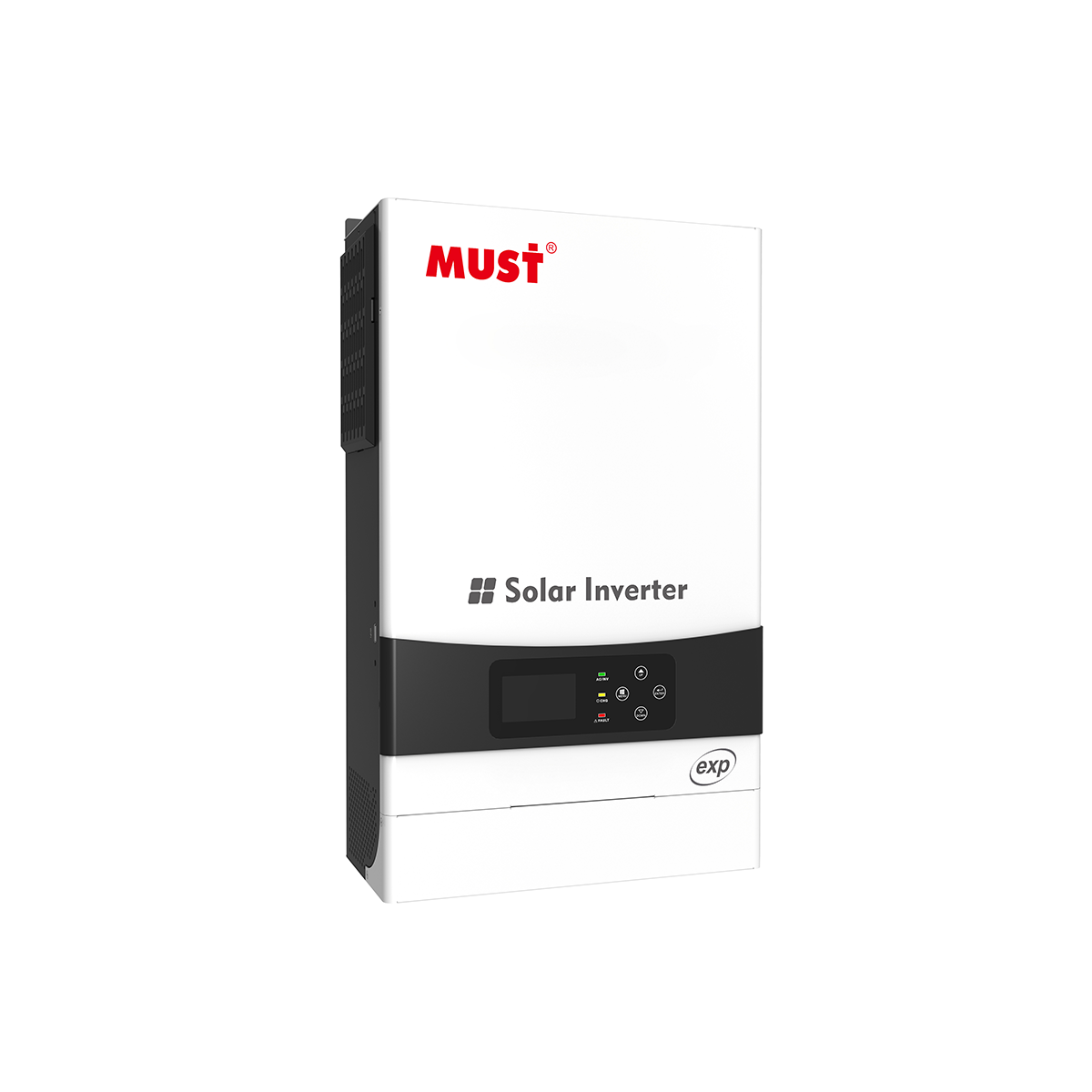

Inverter hybrid lưu trữ năng lượng
PH1900 EXP Series
PH1900 EXP Series là inverter hybrid lưu trữ năng lượng MUST dành cho hệ thống điện mặt trời gia đình và doanh nghiệp tại Việt Nam.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | |||||||
|---|---|---|---|---|---|---|---|
| MODEL | PH19-4024 EXP | PH19-6048 EXP | PH19-6248 EXP | PH19-8048 EXP | PH19-10048 EXP | PH19-11048 EXP | PH19-12048 EXP |
| Điện áp hệ thống pin mặc định | 24VDC | 48VDC | |||||
| ĐẦU RA INVERTER | |||||||
| Công suất định mức | 4000VA/4000W | 6000VA/6000W | 6200VA/6200W | 8000VA/8000W | 10000VA/10000W | 11000VA/11000W | 12000VA/12000W |
| Công suất đỉnh | 8000W | 12000W | 12400W | 16000W | 20000W | 22000W | 24000W |
| Dạng sóng | Pure sine wave | ||||||
| Điều chỉnh điện áp AC (Chế độ pin) | 230VAC±5%(Setting) | ||||||
| Hiệu suất inverter (tối đa) | 92% | ||||||
| Thời gian chuyển mạch | 10ms(UPS / VDE4105) / 20ms(APL) | ||||||
| ĐẦU VÀO AC | |||||||
| Điện áp | 230VAC | ||||||
| Dải điện áp có thể lựa chọn | 170~280VAC(UPS) / 90~280VAC(APL) / 184~253VAC(VDE) | ||||||
| Dải tần số | 50Hz / 60Hz (Auto sensing) | ||||||
| PIN | |||||||
| Điện áp danh định | 24VDC | 48VDC | |||||
| Điện áp sạc nổi | 27.4VDC | 54.8VDC | |||||
| Bảo vệ quá sạc | 30VDC | 60VDC | |||||
| BỘ SẠC NĂNG LƯỢNG MẶT TRỜI & SẠC AC | |||||||
| Điện áp hở mạch tối đa PV | 500VDC (450V for parallel) | ||||||
| Thuật toán sạc | 3-Step (Flooded Battery, AGM / GEL / LEAD Battery), 4-Step (Li) | ||||||
| Công suất PV tối đa | 5000W | 6000W | 4000W*2 | 4000W*2 | 5000W*2 | 5500W*2 | 6000W*2 |
| Dòng vào PV tối đa | 18A | 27A | 18A*2 | 18A*2 | 27A*2(40A max) | 27A*2(40A max) | 27A*2(40A max) |
| Dải điện áp MPPT | 90~430VDC | 120~430VDC | 90~450VDC (90~430VDC for parallel) | ||||
| Dòng sạc năng lượng mặt trời tối đa | 100A | 120A | 120A | 120A | 150A | 150A | 150A |
| Dòng sạc AC tối đa | 80A | 100A | 100A | 120A | 150A | 150A | 150A |
| Dòng sạc tối đa | 100A | 120A | 120A | 120A | 150A | 150A | 150A |
| THÔNG SỐ KHÁC | |||||||
| MODEL | PH19-4024 EXP | PH19-6048 EXP | PH19-6248 EXP | PH19-8048 EXP | PH19-10048 EXP | PH19-11048 EXP | PH19-12048 EXP |
| THÔNG SỐ CƠ KHÍ | |||||||
| Kích thước máy (W*H*D) (mm) | 322*486*134 | 309*505*147 | 425*455*147 | 425*527*145 | |||
| Kích thước đóng gói (W*H*D) (mm) | 575*229*425 | 603*260*400 | 586*247*537 | 632*257*548 | |||
| Trọng lượng tịnh (kg) | 9.5 | 12.5 | 13 | 18.0 | 18.0 | 18.1 | 18.1 |
| Trọng lượng tổng (kg) | 12 | 13.8 | 15.6 | 20.6 | 20.6 | 20.7 | 20.7 |
| KHÁC | |||||||
| Độ ẩm | 5% to 95% Relative Humidity (Non-condensing) | ||||||
| Dải nhiệt độ hoạt động | -10°C~50°C | ||||||
| Dải nhiệt độ lưu trữ | -15°C ~60°C | ||||||
| Bảo hành | 2 năm | ||||||
| CHỨNG NHẬN & TIÊU CHUẨN | |||||||
| CE-EMC+LVD (EN6100-6-3:2007, EN6100-6-1:2017+EN IEC62109-1:2010, EN IEC62109-2:2011) | |||||||
| CE-LVD (IEC62109-1:2010, EN IEC62109-2:2011) | |||||||
| EN IEC62368-1:2018, EN IEC62109-1:2010, EN IEC62109-2:2011 | |||||||
